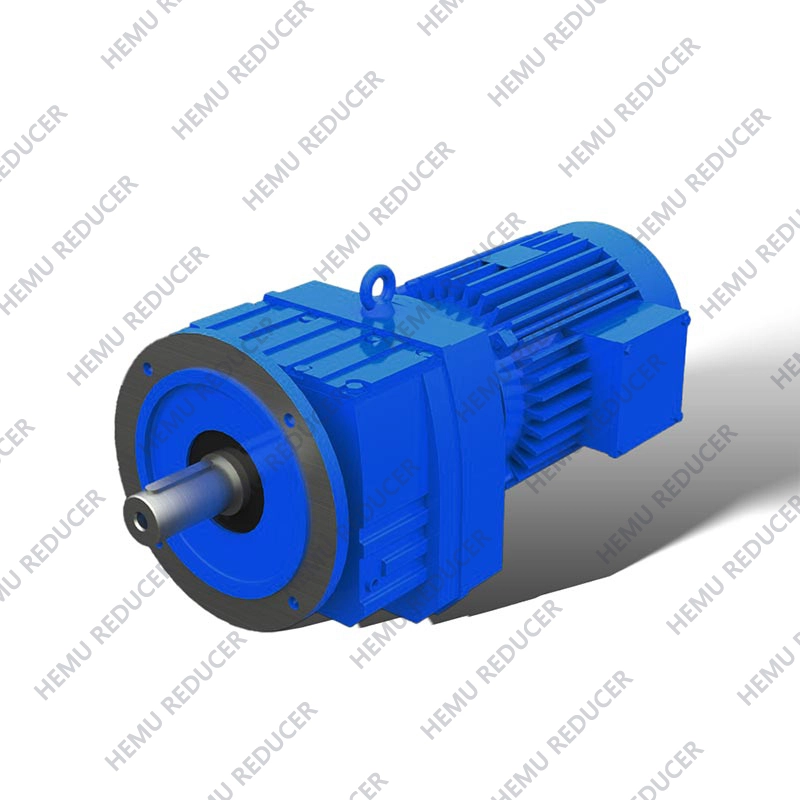

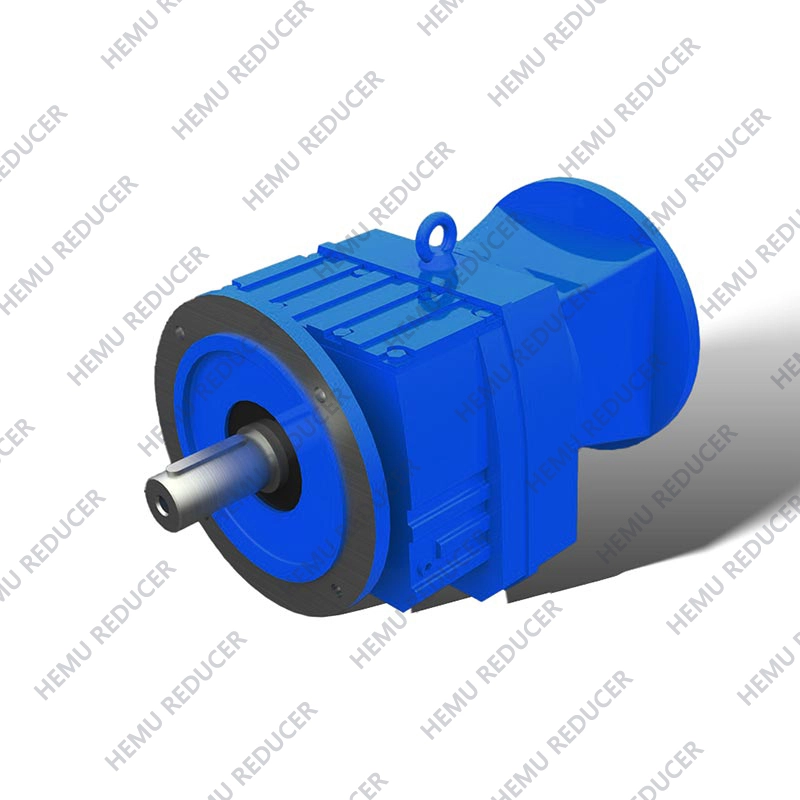

Gamitin ang mga bentahe ng compact na kumbinasyon ng malalakas na helical gear unit at AC motors.
Ibinubukod ng aming mga helical gearmotors ng seryeng R..DR.. ang kanilang mga sarili sa kanilang mga ratios at iba't ibang unit ng gear na pinong hakbang.
HR Series Helical Gear Motor Design:Ang mga helical gear ay nag-aalok ng mas mataas na transmission efficiency at mas mababang ingay kumpara sa spur gears, na ginagawang angkop ang mga ito para sa high-speed, heavy-duty application scenario.
Compact na istraktura:Ang HR Series Helical Gear Motor ay karaniwang compact na idinisenyo upang makatipid ng espasyo sa pag-install, na angkop para sa mga application na limitado sa espasyo.
Mataas na Rigidity:Ang HR Series Helical Gear Motor ay gawa sa mga high-strength na materyales na may mataas na higpit at tibay, na may kakayahang makatiis ng malalaking radial at axial load.
1.Mataas na modular na disenyo
2. Mataas na suporta sa paglo-load, matatag na pagpapadala at mababang antas ng ingay.
3. Mahusay na sealing, malawak na hanay ng aplikasyon sa industriya.
4. Mataas na kahusayan at makatipid ng kapangyarihan.
5.I-save ang gastos at mababang maintenance.
1. Harbor at pagpapadala
2.Hoist at transportasyon
3.Electric power
4. Pagmimina ng karbon
5.Semento at konstruksyon
6.Papel at magaan na industriya
7. Industriya ng kemikal at pangangalaga sa kapaligiran.Atbp.
| Materyal sa pabahay | Cast iron/Ductile iron |
| Katigasan ng pabahay | HBS190-240 |
| Materyal ng gear | 20CrMnTi haluang metal na bakal |
| Ang tigas ng ibabaw ng mga gears | HRC58°~62 ° |
| Ang tigas ng core ng gear | HRC33~40 |
| Input / Output shaft material | 42CrMo haluang metal na bakal |
| Input / Output shaft tigas | HRC25~30 |
| Katumpakan ng makina ng mga gear | Tumpak na paggiling, 6~5 Grado |
| Langis na pampadulas | GB L-CKC220-460, Shell Omala220-460 |
| Paggamot ng init | Tempering, cementiting, quenching, atbp. |
| Kahusayan | 94%~96% (depende sa yugto ng paghahatid) |
| Ingay (MAX) | 60~68dB |
| Temp. Tumaas (MAX) | 40°C |
| Temp. Tumaas (Lanis)(MAX) | 50°C |
| Panginginig ng boses | ≤20µm |
| Backlash | ≤20Arcmin |
| Brand ng bearings | China top brand bearing, HRB/LYC/ZWZ/C&U. O ibang brand na hiniling, SKF, FAG, INA, NSK. |
| Brand ng oil seal | NAK --- Taiwan o iba pang tatak ang hiniling |
| Sukat | Shaft Solid Dia. (mm) |
Gitnang Taas (mm) |
Output Flange Dia. (mm) |
kapangyarihan (kw) |
ratio | Pinahihintulutang Torque (N. M) |
Timbang (KGS) |
| 17 | Φ20K6 | 75 | Φ120/140 | 0.18-0.75 | 3.83-74.84 | 85 | 4 |
| 27 | Φ25K6 | 90 | Φ120/140 | 0.18-3.00 | 3.37-135.09 | 130 | 5.5 |
| 37 | Φ25K6 | 90 | Φ160/200 | 0.18-3.00 | 3.33-134.82 | 200 | 8.5 |
| 47 | Φ30K6 | 115 | Φ160/200 | 0.18-5.50 | 3.83-176.88 | 300 | 10 |
| 57 | Φ35K6 | 115 | Φ200/250 | 0.18-7.50 | 4.39-186.89 | 450 | 18 |
| 67 | Φ35K6 | 130 | Φ200/250 | 0.18-7.50 | 4.29-199.81 | 600 | 25 |
| 77 | Φ40K6 | 140 | Φ250/300 | 0.18-11.00 | 5.21-195.24 | 820 | 36 |
| 87 | Φ50K6 | 180 | Φ300/350 | 0.55-22.00 | 5.36-246.54 | 1550 | 63 |
| 97 | Φ60m6 | 225 | Φ350/450 | 0.55-30.00 | 4.49-289.74 | 3000 | 101 |
| 107 | Φ70m6 | 250 | Φ350/450 | 2.20-45.00 | 5.06-249.16 | 4300 | 153 |
| 137 | Φ90m6 | 315 | Φ450/550 | 5.50-55.00 | 5.15-222.60 | 8000 | 220 |
| 147 | Φ110m6 | 335 | Φ450/550 | 11.00-90.00 | 5.0-16.31 | 13000 | 400 |
| 167 | Φ120m6 | 425 | Φ550/660 | 11.00-160.00 | 10.24-229.71 | 18000 | 700 |
